Угличская гидроэлектроста́нция — ГЭС на реке Волге в Ярославской области, в городе Угличе. Входит в Волжско-Камский каскад ГЭС, являясь его второй ступенью. Одна из старейших гидроэлектростанций России — пущена в 1940 году, сыграла важную роль в обеспечении Москвы электроэнергией в годы Великой Отечественной войны, особенно в период Битвы за Москву. Строительство станции велось в 1935—1955 годах, преимущественно силами заключённых ГУЛага, по состоянию на 1941 год она являлась второй по мощности действующей гидроэлектростанцией СССР. Собственником Угличской ГЭС (за исключением судоходного шлюза) является ОАО «РусГидро». Архитектурный комплекс Угличской ГЭС является объектом культурного наследия, охраняемым государством.

Конструкция станции:

Конструктивно Угличская ГЭС представляет собой низконапорную русловую гидроэлектростанцию (здание ГЭС входит в состав напорного фронта). Сооружения гидроузла включают в себя русловую земляную плотину, бетонную водосбросную плотину, здание ГЭС и судоходный шлюз. В основании сооружений находятся моренные суглинки, в ряде случаев перекрытые аллювием. Установленная мощность электростанции — 120 МВт, обеспеченная мощность — 8,8 МВт, среднегодовая выработка — 240 млн кВтч.

Земляная плотина:

Русловая земляная плотина образует большую часть напорного фронта гидроузла, размещаясь между шлюзом и водосбросной плотиной. Её длина составляет 314 м, максимальная высота — 27 м. Тело плотины объёмом 1,51 млн м³ намыто из песка, в низовой части плотины расположен каменный банкет, отсыпанный при перекрытии реки и прикрытый обратным фильтром. Плотина имеет противофильтрационный элемент — расположенную в её центральной части диафрагму, состоящую в нижней части из металлического шпунта (заглублённого на 2 м в основание), а в верхней части — из металлического листа толщиной 11—14 мм. Верховой откос защищён от размыва волнами и разрушения льдом каменной наброской толщиной 35—45 см, лежащей на 15-сантиметровом слое гравия; низовой откос одернован. По гребню плотины проложена автомобильная дорога.

Водосбросная плотина:

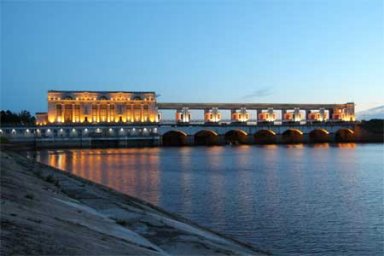

Вид на водосбросную плотину Угличской ГЭС (2015 г.)

Гравитационная бетонная водосбросная плотина Угличской ГЭС предназначена для пропуска расходов реки, превышающих пропускную способность турбин и регулирующие возможности водохранилища. Располагается со стороны правого берега, между земляной плотиной (с которой сопрягается при помощи устоя) и зданием ГЭС. Её длина — 179 м, объём тела — 316 тыс. м³. Плотина имеет 7 пролётов шириной по 19,8 м; каждый пролёт имеет два яруса. Верхний ярус пропускает около 27 % расчётного расхода (также через него происходит сброс льда), перекрывается сегментным затвором высотой 5,4 м. Нижний ярус имеет высоту 4 м, пропускает около 73 % расхода и перекрывается трубчатым затвором. При ремонте основных затворов, со стороны верхнего и нижнего бьефа устанавливается шандорное заграждение. Маневрирование основными затворами производится с помощью специальных грузоподъёмных механизмов, монтированных на бычках плотины. Шандоры верхнего бьефа монтируются мостовыми кранами машинного зала, нижнего бьефа — специальной лебёдкой грузоподъёмностью 50 т.

Максимальная пропускная способность водосбросной плотины — 11 600 м³/с, что позволяет безопасно пропускать паводки вероятностью 0,1 % (1 раз в 1000 лет). Энергия потока гасится на водобое длиной 90 м, представляющем собой бетонную плиту с двумя рядами гасителей высотой по 2,5 м, а также на рисберме длиной 128 м. Рисберма имеет форму ковша, её наинизшая точка заглублена по отношению к водобою на 10 м. Со стороны верхнего бьефа к плотине примыкает понур длиной 40 м, прикрытый сверху бетонными плитами.

Здание ГЭС:

Здание Угличской ГЭС — руслового типа (входит в состав напорного фронта), расположено между водосбросной плотиной и правым берегом. Конструктивно состоит из двух секций (турбин и монтажной площадки). В машинном зале ГЭС установлено два гидроагрегата с поворотно-лопастными турбинами, работающими на расчётном напоре 13 м и вертикальными зонтичными гидрогенераторами. Один гидроагрегат, эксплуатируемый с момента пуска станции, оснащён турбиной ПЛ 91-ВБ-900 и генератором СВ 1250/170-96 мощностью 55 МВт (производитель турбины — Ленинградский металлический завод, генератора — Электросила). Второй гидроагрегат, оборудование которого было заменено к 2011 году, оборудован турбиной производства фирмы Voith Siemens Hydro и генератором СВ 1343/150-100 мощностью 65 МВт, изготовленным заводом «Элсиб». Изначально установленные гидротурбины Угличской ГЭС унифицированы с турбинами Рыбинской ГЭС и до середины 1950-х годов являлись крупнейшими в мире (диаметр рабочего колеса 9 м, вес турбины — 1257 т).

https://ru.wikipedia.org

Мощность электрическая, МВт 120
