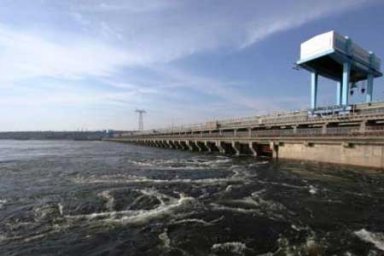

Саратовская ГЭС расположена на границе Среднего и Нижнего Поволжья, в 1129 км выше устья р. Волга, у города Балаково, на левобережной пойме. Является седьмой ступенью Волжско-Камского каскада гидроэлектростанций и входит в десятку крупнейших гидростанций России.

Выработка электроэнергии зависит от многих факторов, например, от водности года. В средний по водности год Саратовская ГЭС вырабатывает порядка 5,4 млрд кВтч электроэнергии. Всего с начала эксплуатации первых агрегатов Саратовской ГЭС было выработано более 275 млрд кВтч электроэнергии.

Сооружения гидроузла

Основанием ГЭС служат глины неокома. В состав основных сооружений Саратовского гидроузла входят следующие гидротехнические сооружения: русловая земляная плотина с площадками открытых распределительных устройств; здание гидроэлектростанции, совмещенное с водосбросными напорными галереями; подводящий и отводящий каналы; насосная городского водозабора; рыбоподъемник контейнерного типа; левобережная дамба, ограждающая г. Балаково со стороны верхнего бьефа; судоходные сооружения с левой и правой приканальными дамбами и дамбой-волноломом.

Плотины Саратовского гидроузла

Земляные сооружения включают в себя основную плотину, перекрывающую русло Волги, и дамбы обвалования. Земляная русловая плотина выполнена намывом из песчаных грунтов по двухсторонней схеме, от правого берега до здания ГЭС имеет длину 725 м, ширину основания — 360 м, ширину гребня — 20 м, максимальную высоту — 40 м. В примыкании к зданию ГЭС плотина расширяется: здесь располагаются две площадки открытых распределительных устройств (ОРУ) напряжением 220 кВ и 500 кВ.

Со стороны верхнего бьефа на левом берегу к зданию ГЭС примыкает дамба обвалования протяженностью более 6 км. Она переходит в правую приканальную дамбу длиной около 4 км, сопрягающуюся с верхней головой судоходного шлюза.

В составе Саратовского гидроузла отсутствует водосливная плотина.

Саратовское водохранилище расположено на территории Саратовской, Самарской и Ульяновской областей. Полный объем водохранилища — 12,8 кубокилометров воды. Его площадь 1831 км2, наибольшая ширина достигает 25 км, а средняя глубина — 7 м. Саратовское водохранилище не предназначено для регулирования стока, поэтому всю прибывающую воду ГЭС пропускает в нижний бьеф в транзитном режиме. В верхнем бьефе уровень воды постоянно поддерживается на уровне 27,5 — 28 м (по балтийской системе высот) в соответствии с режимом, который устанавливают для Саратовского водохранилища Росводресурсы (ФАВР).

В обычном режиме ГЭС через сооружения Саратовской ГЭС проходит около 4-7 тысяч м3/сек (кубометров воды в секунду), уровень воды в нижнем бьефе держится на отметке около 16 м по балтийской системе. Во время среднего половодья расходы воды увеличиваются до 26 тыс. кубометров в секунду, а уровень нижнего бьефа соответственно поднимается на 4-5 метров.

В маловодные годы, в период навигационной межени, расходы воды снижались до 570 м3/с (в 1977 г.).

Максимальный паводок за все время эксплуатации Саратовской ГЭС (начиная с 1967 года) наблюдался весной 1979 года, когда расходы составляли 39,2 тыс. м3/сек (уровень воды в нижнем бьефе поднимался до отметки 23,1 м).

Максимальная пропускная способность гидроузла — 70 тыс. м3/с (вероятность такого половодья — один раз в 10 000 лет).

Режимы наполнения и сработки водохранилищ, пропуск паводков на ГЭС устанавливает и регулирует Министерство природных ресурсов в лице Росводресурсов. Решение о режимах работы Волжско-Камских гидроузлов Росводресурсы принимают на основании рекомендаций Межведомственной оперативной группы (МОГ) по регулированию режимов работы водохранилищ Волжско-Камского бассейна.

В состав МОГ входят представители всех заинтересованных министерств и ведомств, организаций, деятельность которых связана с использованием водных объектов, в том числе ПАО «РусГидро», МЧС России, Минсельхоза России, Росморречфлота, Росгидромета, Росрыболовства, ОАО «СО ЕЭС», ФГУП «Центр Регистра и Кадастра», администрации Астраханской и Волгоградской областей.

Согласно «Водному кодексу РФ» водохранилища Волжско-Камских гидростанций находятся в федеральной собственности. Эксплуатация Саратовского водохранилища производится специализированной организацией, находящейся в подчинении Нижне-Волжского бассейнового управления (Федеральное агентство водных ресурсов РФ).
Судоходные сооружения Саратовского гидроузла расположены в черте города, в значительном удалении от остальных сооружений гидроузла. Они включают в себя: двухниточный шлюз, верхний и нижний подходные каналы с ограждающими дамбами, волнозащитную дамбу аванпорта, направляющие и причальные сооружения. Габариты шлюзов соответствуют принятым для всех гидроузлов на Волге стандартам.

Первая навигация через Балаковские шлюзы открылась 25 апреля 1968 года. Искусственно созданные в ходе строительства судоходные каналы разделили город на две части, одна из которых оказалась окружена водой со всех сторон.

Эксплуатацию судоходных сооружений Саратовского гидроузла осуществляет Волжское государственное бассейновое управление водных путей и судоходства (Федеральное агентство морского и речного транспорта РФ).

Здание Саратовской ГЭС (руслового типа)

Здание ГЭС, совмещенное с водосбросными напорными галереями, по длине разделено температурно-осадочными швами на 24 секции. Две из них — береговые секции закрытых монтажных площадок (каждый длиной 73 м, шириной 72 м) и 22 агрегатных секции шириной по 45 м, длиной 69 м (в двадцати одной — установлено по одному вертикальному агрегату, в двадцать второй — два горизонтально-капсульных агрегата). Общая длина здания ГЭС 1108 м, высота 42,96 м, в том числе высота фундаментной плиты в наивысшей её части — 7 метров. К зданию ГЭС со стороны правого и левого берега также примыкают открытые монтажные площадки с подсобно-вспомогательными зданиями, подпорными сопрягающими стенками и подкрановыми эстакадами.

В каждой агрегатной секции имеется по два напорных водосброса, в секциях монтажных площадок — семь водосбросов. Подводная часть здания ГЭС имеет три яруса. В первом размещаются изогнутые отсасывающие трубы, отводящие воду от турбин, во втором — галереи для производства холостых водосбросов в период паводка, в третьем — камеры для подвода воды к турбинам. Сороудерживающие решетки и аварийно-ремонтные затворы размещены в пазах бычков верхнего бьефа.

Для переноса оборудования, для маневрирования затворами и решетками верхнего бьефа установлены 2 козловых крана грузоподъемностью 2×180 т с пролетом 26 м. Эти гиганты возвышаются над разборной кровлей машинного зала, передвигаясь вдоль здания ГЭС. Для переноса оборудования из машинного зала краном предварительно разбирается несколько секций кровли, через образовавшийся проем демонтированное оборудование поднимается над зданием (выше уровня кровли) и перевозится на монтажную площадку. Затворы нижнего бьефа обслуживаются двумя козловыми кранами грузоподъемностью 2×200т.

Еще одной особенностью ГЭС является осуществление связи между главными трансформаторами и ОРУ 220 кВ посредством кабеля с изоляцией из сшитого полиэтилена. Он проложен в кабельной галерее, примыкающей со стороны нижнего бьефа к надводной части здания ГЭС. Над галереями расположена площадка для 11 повышающих силовых трансформаторов.

Со стороны нижнего бьефа к зданию ГЭС примыкают автодорожный тоннель и железнодорожное полотно, а также пешеходный мост, соединяющие два берега Волги.

Принцип работы ГЭС:

Гидравлическая электрическая станция (ГЭС) — это комплекс сооружений и оборудования, посредством которых энергия потока воды преобразуется в электрическую энергию. ГЭС состоит из последовательной цепи гидротехнических сооружений, обеспечивающих необходимую концентрацию потока воды и создание напора, и энергетического оборудования, преобразующего энергию движущейся под напором воды в механическую энергию вращения. Вода, проходя через гидравлическую турбину, отдает ей практически всю свою энергию (КПД составляет до 90%). Гидрогенератор, соединенный с гидравлической турбиной, вырабатывает трехфазный электрический ток.

Саратовская ГЭС — самая низконапорная среди волжских ГЭС: расчетный напор составляет 9,7 м. По этой причине для Саратовской ГЭС было сконструировано и установлено специальное оборудование: крупнейшие в мире поворотно-лопастные турбины, впервые в стране — низконапорные гидрогенераторы, впервые в мире — два самых мощных на тот момент горизонтально-капсульных гидроагрегата. Общая длина напорного фронта гидросооружений — наибольшая среди ГЭС Волжско-Камского каскада — 8 488 м (из них — 1108 м здание ГЭС).

Основное оборудование Саратовской ГЭС и сроки его ввода в эксплуатацию

Вид оборудованияТип оборудованияКол-воГод ввода в эксплуатацию
ГидротурбиныПЛ-20/661-ВБ-1030вертикальная поворотно-лопастная TKV00ПЛ-15/989-ГК-750

вертикальная поворотно-лопастная TKV00

17 4 2

1

1967-19702015-20162013-2014

2015

ГидрогенераторыВГСМ-1525/135-120СГК 820/178-80 УХЛ41DH 7337-3WE 33-Z21212006-20162013-20142015
ТрансформаторыТРДЦ-320000/220ТДЦ-80000/35ТДЦ-63000/35

ТМ 16000/35

АОДЦТН-167000/500/220

512

1

2 (3-фазные группы)

2009-2013
19692013-20142015

1997-2003

Машинный зал — самый протяженный из всех российских гидростанций. За оригинальность и красоту внутренней отделки Саратовскую ГЭС называют «седьмой жемчужиной Волги».

В машинном зале установлен 21 вертикальный гидроагрегат с поворотно-лопастными турбинами (диаметр рабочего колеса 10,3 м) и синхронными генераторами мощностью по 66 МВт, один вертикальный гидроагрегат (диаметр рабочего колеса 5 м) мощностью 11 МВт и два горизонтальных капсульных гидроагрегата (диаметр рабочего колеса 7,5 м) с генераторами мощностью по 54 МВт. Установленная мощность станции с учетом результатов модернизации на 01.07.2017 составляет 1403 МВт.

Гидроагрегаты Саратовской ГЭС являются крупнейшими в России среди агрегатов с поворотно-лопастными турбинами. Вес вращающихся частей вертикального гидроагрегата — около 1 230 тонн, диаметр рабочего колеса турбины — 10,3 м. Статор генератора диаметром 15 метров весит свыше 230 тонн, а ротор — более 485 тонн.

Турбины двух горизонтально-капсульных агрегатов СарГЭС на момент проектирования были самыми мощными в мире (по 45 МВт) среди машин такого типа, имели наибольший диаметр рабочего колеса (7,5 м). Разработку технического проекта и рабочее проектирование проводила группа конструкторов завода «Уралгидроаппарат» под руководством ведущего конструктора В. И. Страхова в содружестве со специалистами Института «Гидропроект» г. Москва и конструкторами Харьковского турбинного завода. Горизонтально-капсульные агрегаты такой конструкции были впервые экспериментально изготовлены в СССР для Саратовской ГЭС. В настоящее время данные агрегаты реконструированы.

Мощность Саратовской ГЭС выдается в энергосистему Центра и Поволжья через ОРУ 500/220 по двум воздушным линиям электропередачи напряжением 500 кВ и по шести напряжением 220 кВ. Кроме того, для питания собственных нужд имеется ОРУ-35 кВ. Связь между ОРУ-220, 500 и 35 кВ осуществляется посредством двух автотрансформаторных групп.

Численность персонала Саратовской ГЭС — 217 человек, из них ИТП
