Новосибирская ГЭС

Створ Новосибирского гидроузла расположен в черте города на реке Обь выше по течению от центра Новосибирска на 30 км в Советском районе города Новосибирска, 2986 км от устья реки Обь. Район расположения Новосибирской ГЭС характеризуется резко континентальным климатом. Среднемноголетняя температура воздуха минус 0,3 оС. Среднемесячная температура наиболее холодного месяца января минус 19,7 оС, наиболее теплого июля плюс 18,6 оС.

Новосибирская ГЭС по сравнению с гигантами гидроэнергетики Ангаро-Енисейского каскада является небольшой по мощности, но она единственная в Западной части энергетического объединения, поэтому ее роль как регулирующего и мобильного источника электроэнергии велика. Она обеспечивает суточную и недельную неравномерность нагрузки, выполняет функции вращающего резерва мощности для регулирования частоты и напряжения, аварийного резерва мощности и энергии за счет сработки водохранилища.

В связи с тем, что Новосибирская ГЭС с ее водохранилищем имеет комплексное значение, режимы ее работы определяются в зависимости от объема стока реки Оби с учетом требований всех основных водопользователей: водного транспорта, городского, сельского и рыбного хозяйств и энергетики.

Немаловажную роль в выборе места строительства Академгородка в 1957 году сыграла близость строительства Новосибирского гидроузла и возможность использования его для строительной базы, рабочей силы и созданной инфраструктуры. А впоследствии, учитывая базы строительства Новосибирской ГЭС и Сибирского отделения Академии Наук СССР, 26 марта 1958 года Указом Президиума Верховного Совета РСФСР был образован Советский район г. Новосибирска. И к моменту образования района на строительстве гидроузла было введено в эксплуатацию два агрегата. Советский район города Новосибирска и Новосибирская ГЭС — ровесники, «близнецы-братья», связаны общей историей возникновения и становления.

21 августа 1964 года был подписан акт о приемке первой очереди Академгородка. Подсобно-вспомогательные предприятия, сооружения, жилье и вся связанная инфраструктура, предназначенные для строительства гидроэлектростанции, явились основой для формирования промышленной зоны в левобережной части района.

В дальнейшем здесь были размещены новые промышленные предприятия, среди которых Опытный завод Сибирского отделения Академии наук, Завод конденсаторов (НЗК), база энергопоездов Министерства электростанций, научно-исследовательский институт транспортного строительства, некоторые объекты Сибакадемстроя и других ведомств.

За более чем 50 лет работы Новосибирская гидроэлектростанция выработала более 100 миллиардов киловатт-часов электроэнергии, обеспечив экономию более 32 млн тонн условного топлива (кузнецкого угля). В целом Новосибирская ГЭС является высокоэффективным энергетическим объектом, затраты на строительство которого окупились несколько раз.

В последние десятилетия существенно выросла роль новосибирской гидростанции в обеспечении водой Новосибирска. Обское море — это основной аккумулятор запасов питьевой воды. Кроме того, ГЭС регулирует уровень воды в Оби в соответствии с нуждами речного транспорта, рыбоводческого и ирригационного комплексов. Водные ресурсы водохранилища используются для обеспечения судоходства, водоснабжения, развития рыбного и сельского хозяйства. Вода используется для орошения Кулундинской степи и для подпитки озер Алтайского края и Новосибирской области.

Основные параметры гидроузла

Состав сооружений: Левобережная земляная плотина длиной 311 м, здание ГЭС длиной 223,6 м, бетонная водосливная плотина длиной 198,5 м, правобережная земляная плотина длиной 3044,5 м, однониточный трехкамерный судоходный шлюз и правобережная земляная напорная дамба длиной 1023 м, общая протяженность подпорных сооружений гидроузла составляет 4846 м.

Водохранилище

Длина, км 214
Ширина (max), км 22
Площадь водосбора, км 2 232 000
Площадь водохранилища при НПУ 113,5 м, км 2 1 072
Полная и полезная емкость водохранилища, км 3 8,8 и 4,4
Расчетный максимальный сбросный расход через сооружения (0,1%), м 3 15 900
Длина напорного фронта, км 4, 846

Гидроэлектростанция

Длина сооружений напорного фронта составляет 4 846 м, из которых 4 378,5 м приходится на грунтовые плотины и 422 м — основные бетонные сооружения: здания ГЭС и водосливной плотины. Также в состав напорного фронта входят сооружения судоходного шлюза.

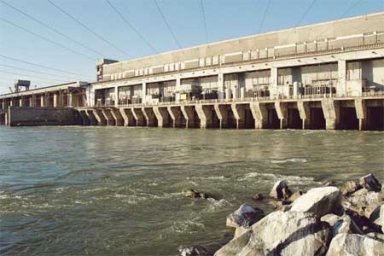

Здание Новосибирской ГЭС руслового типа, совмещенное с донными водосбросами. Состоит из семи агрегатных блоков длиной по 25 м и блока монтажной площадки длиной 43 м. В каждом агрегатном блоке расположен вертикальный гидроагрегат и три донных водовода. Входные отверстия водовыпускных напорных водоводов расположены ниже спиральных камер турбин, далее водоводы обходят тор отсасывающей трубы и заканчиваются над ней. Водоводы имеют форму постепенно сужающихся труб. С левобережной земляной плотиной здание ГЭС сопрягается при помощи конусного участка, с водосбросной плотиной раздельным устоем. Гашение энергии потока проходящей через агрегаты и донные водосбросы воды осуществляется на водобойной плите длиной 37 м и рисберме длиной 20 м.

В каждом агрегатном блоке имеется по три сбросных водовода. Максимальная пропускная способность донных водосбросов при пропуске паводка 0,1% обеспеченности — 5200 м 3/с (при ФПУ). Гидроагрегаты станции включают в себя турбины производства предприятия “Турбоатом” и генераторы завода “Элсиб”. Турбины поворотно-лопастные, расчетный напор 17 м, диаметр рабочего колеса 8 м.

Бетонная водосливная плотина имеет 8 пролетов по 20 м каждый с водосливами практического профиля, перекрытых плоскими колесными затворами. Пропускная способность одного проема при НПУ — 1150 м 3/с, всей водосливной плотины — 9200 м3/с (при НПУ), при ФПУ — 13400 м3/с. Всего через все сооружения гидроузла, включая гидроагрегаты, при ФПУ может быть пропущено 22065 м3/с. За водосливной плотиной находится водобой в виде железобетонной плиты толщиной 2—4 м и длиной 32,5 м. На плите размещены два ряда пирсов-гасителей трапецеидальной формы, имеющих высоту и толщину 2,5 м. Плита завершается зубом, заглублённым в грунты основания, за которым находится рисберма длиной 20 м, состоящая частично из бетонных кубов, частично из крупного камня.

Грунтовые напорные сооружения (левобережная и правобережная грунтовые плотины, правобережная земляная дамба) возведены методом гидромеханизации из мелкозернистого песчаного грунта. Левобережная грунтовая плотина имеет длину 311 м, максимальную высоту 23,5 м, ширину по подошве 222,5 м и по гребню до 59,5 м. Правобережная грунтовая плотина имеет длину 3044,5 м, максимальную высоту 28,2 м, ширину по гребню 42 м. Правобережная земляная дамба имеет длину 1023 м, максимальную высоту 6,5 м, ширину по гребню 43,5 м. Общая протяженность земляных плотин и дамб — 4 378,5 м. Крепление верхового откоса грунтовых сооружений выполнено в виде железобетонной облицовки толщиной 0,3 — 0,5 м. Также железобетонными плитами выполнено крепление берега реки в районе ОРУ 110/220 кВ и левый берег водохранилища на протяжении 800 м. По сооружениям ГЭС проходит двухполосная автомобильная дорога, пересечение дороги со зданием ГЭС, водосбросной плотиной и шлюзами производится при помощи мостов.

Количество гидроагрегатов 7
Установленная мощность при расчетном напоре, МВт 480
Проектная среднегодовая выработка, млн кВтч 1 687
Генерирующее оборудование
Турбины
— ПЛ 661-ВБ-800 (1 шт.)
— ПЛ 30-В-800 (5 шт.)
* одна турбина в процессе замены
Мощность 66,5 МВт,
расход 520 м3/с (при Нр)

Мощность 72 МВт,
расход 470 м3/с (при Нр)
Генераторы
— тип СВ 1343/140-96 УХЛ4 Мощность 65 МВт
После перемаркировки 70 МВт
(полная 76,5 МВт),
напряжение 13,8 кВ

Выдача электроэнергии с генераторов ведется на пять главных силовых трансформаторов ТДЦ 125000/110 (гидроагрегаты № 1—5) и автотрансформатор АОРДЦТ 120000/220/110 У1 (три однофазных автотрансформатора, к которым подключены гидроагрегаты № 6—7; через него также осуществляется связь между ОРУ 110 и 220 кВ). Питание собственных нужд станции производится через один трансформатор ТМ-6300/110 и два трансформатора ТМ-3200/35. Выдача электроэнергии в энергосистему осуществляется через ОРУ 110 и 220 кВ, расположенные на одной площадке. На ОРУ 110 кВ смонтировано 20 выключателей, на ОРУ 220 кВ — 3 выключателя.

Выдача электроэнергии с распределительных устройств производится по 12 линиям электропередачи:

  • ВЛ 220 кВ Новосибирская ГЭС — Научная
  • ВЛ 220 кВ Новосибирская ГЭС — Тулинская
  • ВЛ 110 кВ Новосибирская ГЭС — Инская (2 цепи)
  • ВЛ 110 кВ Новосибирская ГЭС — Научная (2 цепи)
  • ВЛ 110 кВ Новосибирская ГЭС — Ордынская (2 цепи)
  • ВЛ 110 кВ Новосибирская ГЭС — Тулинская (4 цепи)

http://www.nges.rushydro.ru

Мощность электрическая, МВт 480
