Зейская ГЭС

Зейская ГЭС

Зейская гидроэлектростанция расположена в Амурской области, в городе Зее, в 560 километрах от областного центра — города Благовещенска.

Основным видом деятельности Зейской ГЭС является производство электрической и тепловой энергии.

В Дальневосточной энергосистеме Зейская ГЭС осуществляет следующие функции:

  • Выдача мощности и выработка электроэнергии;
  • Регулирование частоты;
  • Прием суточных и недельных неравномерностей нагрузки по энергосистеме;
  • Аварийного резерва, как кратковременного по мощности, так и длительного по энергии;
  • Значительное снижение негативных последствий от прохождения паводков в долине реки Зеи;
  • Обеспечение судоходства ниже створа ГЭС.

Полнота и степень выполнения этих функций зависят от требований, предъявляемых к режиму работы водохранилища.

Количество гидроагрегатов 6
Установленная мощность МВт 1330
Проектная среднегодовая выработка, млрд кВтч 4,91

Оборудование:Турбины

диагональные поворотно-лопастные

мощность — 215-225 МВт

расход воды через турбину при расчётном напоре 78,5 м — 303 м3

частота вращения 136,4 об/мин

Изготовитель — Ленинградский металлический завод

Генераторы

установленная мощность

1Г, 2Г, 4Г, 5Г — 225 МВт

установленная мощность

3Г, 6Г — 215 МВт

Завод-изготовитель — «Электросила»

Трансформаторы

Напряжение — 15,75 кВ

Заводы изготовители

2-5 энергоблоки — «Запорожтрансформатор»

1,6 энергоблоки — «ABB» (Швейцария)

Зейский гидроузел

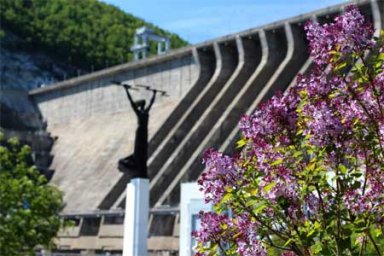

Сооружения Зейского гидроузла первого класса капитальности. В состав сооружений гидроузла входят: бетонная плотина и станционный узел с приплотинным зданием ГЭС.

Основные показатели гидроузла

Длина напорного фронта гидроузла, м 714
Наибольшая высота плотины, м 115,5
Максимальный напор, м 98,3
Мин. напор, м 74,5
Расчетный напор, м 78,5
Макс. расчетный расход через сооружения, м3 11 104
Полезный объем водохранилища, км3 32,26
Уровни нижнего бьефа:
— максимальный при расходе 11104 м3 228,7
— то же при работе ГЭС с установленной мощностью при расчетном напоре(Q = 2086 м3/с), м 223,6

Станционная частьВ секциях плотины с № 22 по № 27, расположены 6 напорных водоводов для пропуска энергетических расходов, диаметром 7,8 м каждый. Пороги водоприёмников первых четырёх агрегатов находятся на отметке 257,0 м. Пороги водоприёмников 5 и 6 агрегатов, на отметке 275,0 м.

Зейская ГЭС уникальна. Здесь впервые в мире установлены мощные поворотно-лопастные диагональные турбины. Особенность их в том, что лопасти расположены к валу не горизонтально, а под углом 45˚. Это дает возможность пускать машины и при низких уровнях воды в водохранилище и в дальнейшем работать при больших перепадах напора.

Минимальный санитарный попуск 150 м3
Минимальный судоходный попуск 640 м3
Максимальный пропуск при работе ГЭС с установленной
мощностью 1330 мВт и при расчётном напоре 78,5 м
2086 м3
Максимальный зарегулированный пропуск при
паводках с вероятностью превышения 0,01%
1604 м3
Водосливная частьВ секции плотины с № 11 по 19 имеется 8 поверхностных водосливных отверстий шириной 12 м каждое.
Отметка порога водослива, м 309
Водосливные отверстия оборудованы затворами,
отм. верха затворов, м
317,9

При паводках, с вероятностью превышения 0,01 % обеспеченности, максимальный расчётный расход воды через гидросооружение — 11 104 м3/с, в том числе:— через водосливную плотину — 9500 м3/с;

— через гидростанцию — 1604 м3/с.

Водозаборные сооружения

Водозаборные сооружения располагаются на напорном фронте Зейского гидроузла, образованного бетонной массивно-контрфорсной плотиной протяженностью 714,2 м. Водозабор для водоснабжения г. Зеи, расположенный в теле плотины, представляет собой два отверстия размером 1,0x1,5 м с отметкой порога 293,5 м.

Пропускная расчётная способность водозабора 0,23 м3/с.

Основные гидрологические характеристики водохранилища

Водохранилище расположено в верхнем течении реки Зея в административных границах Зейского района Амурской области.

Водохранилище имеет следующие основные параметры:

Отметка НПУ, мБС 315,0
Отметка УМО, мБС 299,0
Минимальный навигационный обеспеченностью 95 %, м 304,0
Форсированный, мБС 322,1
Площадь зеркала при ФПУ, км2 2900
Площадь зеркала при НПУ, км2 2419
Площадь зеркала при УМО, км2 1620
Полный объем при НПУ, км3 68,4
Полный объем при ФПУ, км3 87,38
Длина, км 225

Длина береговой линии водохранилища при НПУ с притоками составляет 2100 км. Наиболее значительные реки, впадающие в водохранилище: Уркан, Тулунгин, Дуткан, Мульмуга, Кохани, Брянта, Унаха, Гилюй.

Водохранилище осуществляет все виды регулирования: многолетнее, сезонное, недельное и суточное.

Схема выдачи мощности Зейской ГЭС

Главная электрическая схема ГЭС построена следующим образом: два гидрогенератора (№1 и №2) соединены в блоки с повышающими трансфор­маторами типа ТЦ-250000/220 и TNEPE-265000/242 и выдают мощность на напряжении 220 кВ, и четыре гидрогенератора (г№3 — г№6) соединены в блоки с повышающими трансформаторами типа ТЦ-250000/500 и TNEPE-265000/525 для выдачи мощности на напряжении 500 кВ. Последние попарно объединены в укрупненные блоки (3ГТ-4ГТ и 5ГТ-6ГТ).

На ГЭС смонтировано два открытых распределительных устройства ОРУ-500 и ОРУ-220 кВ. На ОРУ-500 кВ применена «полуторная» схема с тремя выключателями на два присоединения. ОРУ-220 кВ выполнено по схеме «одиночная секционированная система шин с обходной» с секционной связью через два обходных выключателя. Связь двух распределительных устройств осуществляется через группу автотрансформаторов типа АОДЦТН-167000/500/220-75-У1, имеющих резервную фазу.

Зейская ГЭС связана с Дальневосточной энергосистемой двумя линиями 500 кВ через ПС «Амурская» Л-501 и Л-502. Связь с хабаровской энергосистемой по линиям 500 кВ идёт через шины Бурейской ГЭС. По четырем линиям 220 кВ связь с энергосистемой дальнего востока осуществляется через п/с «Призейская» Л-208, п/с «Светлая» Л-200, Л-201, п/с «Магдагачи» Л-203. С подстанцией «Энергия» связь осуществляется отпайками от Л-200 и Л-201.

http://www.zges.rushydro.ru/

Мощность электрическая, МВт 1330
