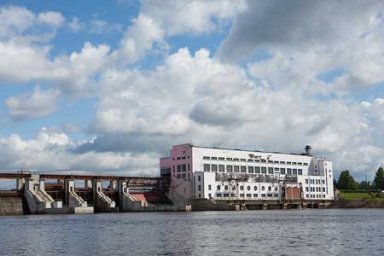

Нижне-Сви́рская ГЭС имени академика Г. О. Графтио (Нижнесвирская ГЭС, ГЭС-9) — гидроэлектростанция на реке Свири в Лодейнопольском районе Ленинградской области, у посёлка Свирьстрой. Входит в Свирский каскад ГЭС. Собственником Нижне-Свирской ГЭС (за исключением судоходного шлюза) является ОАО «ТГК-1».

Природные условия

Нижне-Свирская ГЭС расположена на реке Свири в 81 км от её устья, является второй (нижней) ступенью каскада гидроэлектростанцией на этой реке, ниже Верхне-Свирской ГЭС. Площадь водосбора реки в створе ГЭС составляет 84 400 км², среднегодовой расход воды в реке в районе расположения станции составляет 622 м³/с, среднегодовой сток — 19,63 км³. Максимальный расход воды, с повторяемостью один раз в 1000 лет, оценивается в 2630 м³/с. Водный режим Свири полностью зарегулирован Верхне-Свирским водохранилищем, боковая приточность не оказывает большого влияния. В ходе весеннего половодья (апрель-май) проходит до 40 % годового стока, самый маловодный период — с января по март. Климат в районе расположения ГЭС умеренно-континентальный, с продолжительной, но сравнительно мягкой зимой и умеренно тёплым летом. Среднегодовая сумма осадков составляет 550 мм. В основании сооружений Нижне-Свирской ГЭС залегают девонские глины и пески.

Нижне-Свирская ГЭС представляет собой низконапорную русловую гидроэлектростанцию (здание ГЭС входит в состав напорного фронта). Сооружения гидроэлектростанции имеют II класс капитальности и включают в себя три земляных плотины, бетонную водосбросную плотину, здание ГЭС, судоходный шлюз, ОРУ 35 и 220 кВ; общая протяжённость подпорных сооружений гидроузла составляет 1,86 км. Установленная мощность электростанции — 99 МВт, проектная среднегодовая выработка электроэнергии — 434 млн кВтч.

Здание ГЭС руслового типа (воспринимает напор воды), длина здания — 129,4 м. Конструктивно здание ГЭС выполнено из монолитного железобетона, состоит из щитового отделения, машинного зала и помещения распределительных устройств. Здание разделено на 6 секций — четыре секции главных агрегатов, секцию вспомогательных агрегатов и секцию служебного корпуса. Вдоль всего здания со стороны верхнего и нижнего бьефов устроены дренажные галереи. Входы в каждую спиральную камеру главных агрегатов разделены промежуточными бычками на 3 пролета шириной по 5 м каждый. Перед зданием ГЭС расположена железобетонная ледозащитная стенка длиной 348,46 м. Ниже здания ГЭС расположен массивный бетонный упор, за которым находится рисберма. Левый берег реки ниже здания ГЭС укреплён бетонными плитами и деревянными ряжами, заполненными камнем. В здание ГЭС и ледозащитную стенку уложено 199 тыс. м³ бетона.

В машинном зале здания ГЭС размещены четыре вертикальных гидроагрегата с поворотно-лопастными турбинами: два мощностью по 27,5 МВт и два мощностью по 22 МВт. Агрегаты мощностью 27,5 МВт оборудованы турбинами ПЛ 90-ВБ-740, работающими на расчётном напоре 10,5 м. Агрегаты мощностью 22 МВт оборудованы турбинами ПЛ 20/811-В-742, работающими на расчётном напоре 11 м. Производители турбин — Ленинградский металлический завод и шведская фирма «Веркстаден Кристиненгамн». Турбины приводят в действие гидрогенераторы СВ 900/170-80 мощностью по 31 МВт, производства завода «Электросила». Изначально на станции имелись также два гидроагрегата собственных нужд мощностью по 1 МВт, также с поворотно-лопастными турбинами, но к настоящему времени они демонтированы.

Электроэнергия вырабатывается генераторами ГЭС на напряжении 10,5 кВ, которое повышается до 220 кВ при помощи шести однофазных силовых трансформаторов ОМ-20000/220, объединённых в две группы (по три фазы в каждой). Каждая группа трансформаторов обеспечивает выдачу мощности с двух гидроагрегатов. Трансформаторы расположены на крыше здания распределительных устройств, расположенном на здании ГЭС со стороны нижнего бьефа. Также имеются трансформаторы ТРДНС-25000/35 и ТМТ-10000/35, обеспечивающие выдачу мощности с открытого распределительного устройства 35 кВ по 3 линиям электропередачи в местную энергосистему[13][3]. Выдача мощности ГЭС в единую энергосистему производится с открытого распределительного устройства 220 кВ по четырём линиям электропередачи:

Нижне-Свирская ГЭС — ПС Колпинская (Л-201);
Нижне-Свирская ГЭС — ПС Колпинская (Л-202);
Нижне-Свирская ГЭС — Верхне-Свирская ГЭС (с отпайками на ПС «Подпорожская») (Л-203);
Нижне-Свирская ГЭС — Верхне-Свирская ГЭС (Л-204).

Судоходный шлюз расположен на левом берегу, между русловой плотиной и левобережной дамбой. Шлюз однониточный однокамерный, длина камеры — 200 м, ширина — 21,5 м. Система питания шлюза с донными галереями, время заполнения/опорожнения камеры шлюза — 8,5 минут. Ворота шлюза — двустворчатые. Камера шлюза представляет собой железобетонную конструкцию с разрезным днищем, в шлюз уложено 157 тыс. м³ бетона. В состав сооружений шлюза также входят верхний подходной канал длиной около 1 км и нижний подходной канал. Собственником судоходного шлюза является ФБУ «Администрация Волго-Балтийского бассейна внутренних водных путей».

Нижне-Свирская ГЭС работает в энергосистеме Северо-Запада России, всего за время эксплуатации станция выработала более 30 млрд кВтч возобновляемой электроэнергии, обеспечив экономию большого количества ископаемого топлива, а также предотвратив выброс значительных объёмов загрязняющих веществ. Станция сыграла существенную роль в развитии г. Ленинграда и Ленинградской области в 1930-е годы — после её пуска выработка электроэнергии в системе Ленэнерго увеличилась на 35 %. Водохранилище Нижне-Свирской ГЭС обеспечило крупнотоннажное судоходство по Свири, затопив порожистый участок реки. Водохранилище входит в Единую глубоководную систему Европейской части России, обеспечивая необходимую для крупнотоннажного судоходства глубину 4 м. Сооружения ГЭС перекрыли нерестовые пути обитающих в Ладожском озере популяций озёрного лосося и кумжи, в качестве компенсационного мероприятия производится искусственное воспроизводство этих видов рыб на Свирском рыборазводном заводе, построенном за счёт сметы станции.
