В г. Черняховске Калининградской области в середине 2021 года после реконструкции была введена в эксплуатацию станция водоподготовки производительностью 16 тыс. м3/сут.

В состав станции водоподготовки входят:
— 18 водозаборных скважин;
— насосные станции 1-го, 2-го и 3- подъёма;
— станция водоочистки;
— канализационная насосная станция;
— 2 резервуара чистой воды объемом 2000 м3 каждый;
— приёмный резервуар объемом 300 м3;
— станция очистки промывной воды.

На станции внедрена система автоматического управления процесса водозабора, водоподготовки и распределения воды на базе оборудования ОВЕН.

Система АСУ ТП спроектирована и внедрена ООО «РСК Автоматика» (г. Калининград).

АСУ ТП включает в себя систему автоматического управления скважинных насосов, блока фильтрации (обезжелезивания, умягчения, осветления, обеззараживания) воды, систему предупреждения аварий, блокировок и защит, систему сбора и хранения данных технологических параметров.

Станция водоочистки имеет диспетчерскую-операторную на базе MasterSCADA 4D.

Система диспетчеризации и управления дублируется на независимых сенсорных панелях (СПК110), установленных локально, которые интегрированы со СКАДА-системой. СПК110 установлены по месту: на блоке водоочистки, 2-м и 3-м подъёме и станции очистки промывной воды. Доступ к СПК110 оператор также имеет с диспетчерской через web-браузер.

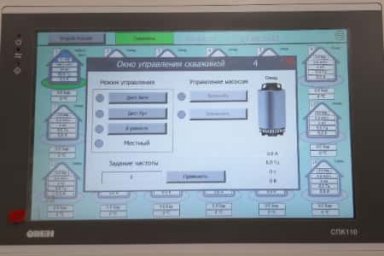

Контроль и управление скважинами также осуществляется через СКАДА и через СПК110, установленной в блоке водоочистки. Оператор имеет возможность удалённо настроить необходимый режим работы скважинных насосов и отслеживать их параметры. Также оператор задаёт верхний и нижний предупредительный и аварийный уровень давления на напоре насосов, благодаря чему происходит защита как самих насосов, так и оборудования станции.

Управление насосами и задвижками осуществляется по выбору: в дистанционном ручном (через СКАДА или СПК), дистанционном автоматическом (ПЛК), ручном (посредством прямого пуска через щиты управления).

Для дистанционного автоматического режима управления насосами 3-го подъёма имеются настройки работы в автоматическом режиме на вкладке «Уставки насосов», где оператор задаёт очередь и параметры подхвата насосов, а также давление на напоре подачи воды в город в зависимости от времени суток, благодаря чему происходит плавное регулирование давления.

На базе программированного реле ОВЕН ПР200была реализована автоматическая подача гипохлорита натрия в систему водоочистки.

Основные функции и возможности системы:
— контроль и управление технологическими процессами;
— сбор, архивирование и первичная обработка сигналов с датчиков;
— диспетчерское управление технологическим оборудованием и режимами управления;
— предупредительная и аварийная сигнализация, регистрация отклонений технологических параметров от регламентных;
— индикация текущего состояния технологических параметров и аварийных ситуаций;
— блокировка и защита оборудования при возникновении аварийных ситуаций;
— учёт рабочего времени технологического оборудования;
— обмен информации между уровнями системы.

Основными органами управления и индикации системы управления являются СКАДА-система на базе MasterSCADA 4D и сенсорная панель СПК110, установленная на передней панели (дверь) шкафа автоматизации данной системы. Шкаф размещен непосредственно в помещении соответствующего блока.

Система управления состоит из 18 щитов управления скважинами (ЩУС), четырех шкафов автоматики (ША) со встроенной сенсорной панелью ОВЕН СПК110, 22 шкафов управления насосами (ШУН): восемь — на втором подъёме, два — на блоке водоочистки, шесть — на третьем подъёме и шесть — на станции очистки промывной воды. Также в состав входит 21шкаф управления задвижками (ШУЗ).

Шкафы управления и автоматики с установленными контроллерами обеспечивают автоматическое и ручное управление блочным оборудованием.

Локальная система управления технологическим оборудованием независима в работе от автоматизированной системы диспетчерского контроля.
