Новую систему сбора, очистки и транспортировки сточных вод разработали и запатентовали в ОАО "Севернефтегазпром"

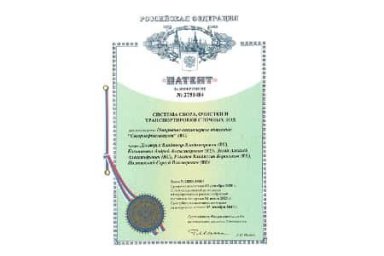

ОАО «Севернефтегазпром» получило в июле 2021 года патент на изобретение «Система сбора, очистки и транспортировки сточных вод».

По сообщению пресс-службы компании, предлагаемое техническое решение позволяет с минимальными затратами уменьшить коррозионную активность очищенных хозяйственно-бытовых и промышленно-дождевых сточных вод, протекающих в оборудовании системы сбора, очистки и закачки в поглощающий пласт сточных вод.

Запатентованная конструкция обеспечивает надежность и долговечность работы трубопроводов канализационно-очистных сооружений, а также позволяет сократить риски выхода из строя оборудования и негативного воздействия стоков на окружающую среду.

Технологическая схема системы сбора, очистки и транспортировки сточных вод представлена на рис. 1.

Рис. 1. Технологическая схема системы сбора, очистки и транспортировки сточных вод

В модульных зданиях блоков дозирования реагентов, состоящих из расходных баков и узлов ввода, предусматривается ввод ингибиторной композиции коррозии в защищаемые трубопроводы, транспортирующие сточные воды.

Трубопроводы узлов ввода химических реагентов выполнены из нержавеющей стали. Их диаметр выбран по результатам гидравлического расчета.

На каждом из защищаемых участков трубопроводов предусмотрена установка индикаторов скорости коррозии, анализ данных по которым позволит корректировать дозировку ингибитора в процессе эксплуатации системы защиты от коррозии. Для снижения тепловых потерь трубопроводы выполнены с электрообогревом и в тепловой изоляции.

Первый блок дозирования установлен в корпусе сепарации газа, второй – в корпусе регенерации триэтиленгликоля, третий – в водоочистном комплексе, а четвертый – на территории установки очистки бытовых сточных вод (рис. 2).

Рис. 2. Размещение блоков дозирования

Каждый из узлов ввода включает в себя регулирующий вентиль ручного действия, сливной вентиль, соединенные трубопроводом ввода химических реагентов, и разъемный фланец с подающей трубкой, снабженной распыляющей форсункой.

Систему сбора, очистки и транспортировки сточных вод используют следующим образом: подготавливают ингибиторную композицию, растворяя в воде нитрит-бензоатную композицию, добавляя ионы цинка; затем ее заливают в расходные баки блоков дозирования химических реагентов.

Подача ингибиторной композиции в поток сточных вод происходит один раз в семь дней. В узлах ввода предусмотрено удаленное управление вентилями ручного действия.

По сообщению ОАО «Севернефтегазпром», разработанная система сбора, очистки и транспортировки промышленно-дождевых и хозяйственно-бытовых сточных вод совместно с ингибиторной композицией является простым техническим решением, его реализация обеспечит снижение скорости коррозии на всех участках системы сбора, очистки и транспортировки сточных вод. Применение ингибиторной композиции обеспечит снижение влияния микробиологических факторов на коррозионные процессы.
