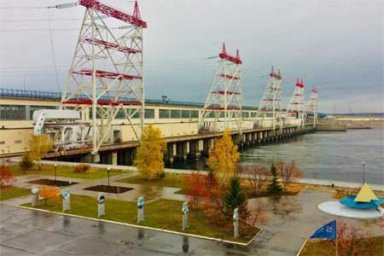

​Чебоксарская ГЭС

​Чебоксарская ГЭС

Чебоксарская ГЭС стала завершающим этапом сооружений Каскада ГЭС на Волге, состоящего из девяти гидроэлектростанций. Она расположена на стыке энергосистем Средней Волги и Урала и вырабатывает одну треть от всей электроэнергии, потребляемой Чувашской Республикой.

Гидроэлектростанция расположена у г. Новочебоксарска Чувашской Республики. Гидроузел образует водохранилище площадью 2182 км 2 на территории республик Чувашия и Марий Эл, а также Нижегородской области.

Общая длина подпорных сооружений гидроузла составляет 4,5 км.

Связь гидроэлектростанции с Единой энергосистемой России осуществляется линиями электропередачи с напряжением 220 кВ и 500 кВ.

Установленная мощность Чебоксарской ГЭС — 1 404 МВт (18 гидроагрегатов с турбинами поворотно-лопастного типа), среднегодовая выработка электроэнергии — 2,2 млрд кВтч.

Завершение строительства Чебоксарского гидроузла позволило решить ряд важных проблем:

  • увеличение располагаемой мощности Чебоксарской ГЭС на 600 МВт;
  • достижение годовой выработки электроэнергии 3500 млн кВтч;
  • завершение создания единой глубоководной системы в Европейской части России.

Основные характеристики гидроузла

Состав сооружений: гидроэлектростанция, совмещенная с водосбросами, водосбросная плотина, земляная плотина, двухкамерный одноступенчатый шлюз с нижним подходным каналом и ограждающей дамбой, ограждающая дамба аванпорта, ОРУ 500 и 220 кВ.

Водохранилище

НПУ 68 м НПУ 63 м
Длина, км 341 280
Ширина, км до 16 до 15
Глубина, м до 30 до 24
Площадь водосбора, км 2 604 000 604 000
Среднемноголетний сток, км 3 110,6 110,6
Площадь водохранилища при НПУ 68 м, км 2 2 155 1 213
Полная и полезная емкость водохранилища, км 3 11,7 и 3,1 5,1 и 0
Расчетный максимальный сбросный расход через сооружения (0,1%), м 3 48 000 41 700
Длина напорного фронта, км 3,9 3,9
Максимальный статический напор, м 18,9 13,9
ГидроэлектростанцияВ месте расположения гидроузла русло Волги разделяется островом на две протоки: левую — судоходную и правую — несудоходную. Бетонные сооружения гидроузла расположены у правого берега реки Волги. Здание ГЭС и водосливная плотина повернуты в плане под углом 99 градусов к оси шлюза со стороны нижнего бьефа. Поэтому сбрасываемый поток от ГЭС и водосливной плотины направляется от судоходной трассы в сторону левого берега, что улучшает условия входа судов в нижний подходной канал.В здании ГЭС длиной 548,5 м установлено 18 гидроагрегатов с поворотно-лопастными турбинами диаметром рабочего колеса 10 м и синхронными генераторами зонтичного исполнения мощностью по 78 МВт. Здание ГЭС состоит из 9 агрегатных секций. В каждой секции имеется по два донных диффузорных водосброса. Здание имеет анкерный понур.

Количество гидроагрегатов

18
Установленная мощность при расчетном напоре 12,4 м, МВт 78х18 = 1 404
Среднегодовая выработка, млн кВтч
— при НПУ 68 м 3 500
— при НПУ 63 м 2 200
Электромеханическое оборудование
Турбины
— тип ПЛ 811-ВБ-1000 Мощность 80,5 МВт, расход 725 м 3
Генераторы
— тип СВ 1470/149-104-У4 Мощность 78 МВт, напряжение 13,8 кВ

Земляная русловая плотина длиной 980 м и наибольшей высотой 42 м намыта из песчаных грунтов. Протяженность пойменного участка земляной плотины — 2375 м и наибольшая высота — 20 м.

Водосливная плотина длиной 144,5 м имеет шесть пролетов шириной по 20 метров и рассчитана на пропуск 14000 м 3/с воды при форсированном уровне верхнего бьефа на 2,2 м. При этом удельный расход на рисберме достигает 97 м3/с.

http://www.cheges.rushydro.ru

Мощность, МВт 1 404
