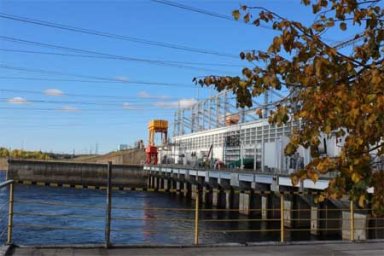

Воткинская ГЭС

Воткинская ГЭС

Воткинская ГЭС — один из узловых системообразующих пунктов сети электроснабжения Уральского региона России. К основным задачам станции относится: работа в пиковой части графика нагрузки, обеспечение высокооперативного резерва при различных нарушениях и отклонениях планового режима, регулирование водотока реки Кама для обеспечения судоходства и бесперебойной работы водозаборных сооружений городов.

Являясь важным узлом в объединенной энергосистеме Урала, Воткинская ГЭС непосредственно связана с Пермской, Удмуртской, Кировской, Башкирской и Свердловской энергосистемами. Станция участвует в автоматическом регулировании частоты и перетоков мощности по линиям электропередач «Центр — Урал». Как станция с суточным и частично сезонным регулированием, ГЭС покрывает утренние и вечерние пиковые нагрузки в Уральской энергосистеме.

По воспоминаниям первостроителей гидроэлектростанции, именно сооружению Воткинской ГЭС был обязан своим возникновением город Чайковский. Небольшой рабочий поселок на берегу Камы ныне превратился в современный красивый город, получивший имя гениального композитора.

Сооружение на Каме каскада из трех гидроэлектростанций (Камской, Воткинской, Нижнекамской) явилось одним из важнейших достижений гидротехники страны. Это пример разностороннего использования водных ресурсов для удовлетворения потребностей различных отраслей экономики: энергетики, речного транспорта, водоснабжения.

Реконструкция Камы решила многие важные задачи, главная из которых — наиболее полное использование водно-энергетических ресурсов для получения большого количества недорогой электроэнергии. Гидроэлектростанции на Каме повысили надежность энергоснабжения единой энергосистемы страны. В районе расположения гидроузлов были созданы условия для развития территориально-промышленных комплексов, защиты от наводнений городов и населенных пунктов, сооружены авто- и железнодорожные переходы через Каму, образованы крупные водохранилища, обеспечивающие надежное водоснабжение прилегающих районов и городов.

Основные параметры гидроузла

Состав сооружений: здание гидроэлектростанции длиной 273 м (307 м с монтажной площадкой), водосливная бетонная и земляные плотины, судоходный однокамерный двухниточный шлюз с низовым подходным каналом и защитной дамбой в верхнем бьефе, ОРУ 500, 220 и 110 кВ.

Водохранилище

Длина, км 365
Ширина, км 10
Глубина, м До 28
Площадь водосбора, км 2 184 000
Среднемноголетний сток, км 3 56,77
Площадь водохранилища при НПУ 89 м, км 2 1 120
Полная и полезная емкость водохранилища, км 3 9,363 и 4,453
Расчетный максимальный сбросный расход через сооружения (0,1%), м 3 18 700
Длина напорного фронта, км 5,37
Максимальный статический напор, м 23


Гидроэлектростанция

Гидроэлектростанция руслового типа. В здании установлено 10 гидроагрегатов с поворотно-лопастными турбинами и трехфазными генераторами зонтичного исполнения мощностью по 100 МВт (2 гидроагрегата перемаркированы на максимальную мощность 110 МВт, при напоре 17,5 м).

Количество гидроагрегатов 10
Установленная мощность при расчетном напоре 16,5 м, МВт 1000
Располагаемая мощность при напоре 19 м, МВт 1035
Средняя многолетняя годовая выработка, млн. кВт·ч 2630


Электромеханическое оборудование

Турбины 8 типа ПЛ 661-ВБ/930
2 типа ПЛ30/5059-В-930
Генераторы 8 типа СВ-1500/170-96
2 типа СВ 1488/175-88 УХЛ4

Водосливная плотина длиной 191 м имеет 8 пролетов шириной по 20 м и рассчитана на пропуск 113000 м 3/с. Особенностью плотины является пустотелая конструкция водослива, в пределах которой фундаментальная плита заменена тонкой анкерной плитой, пригруженной грунтом.

http://www.votges.rushydro.ru

Мощность, МВт 1000
